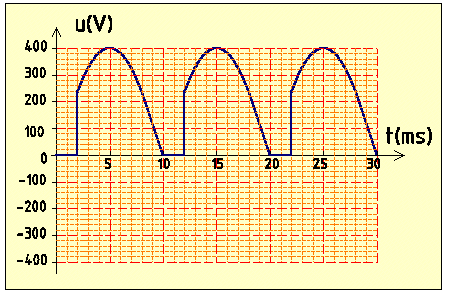

Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer la valeur maximale (en V) de la tension aux bornes de la charge.
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer la valeur efficace (en V) des tensions d'alimentation.
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer la période (en ms) des tensions d'alimentation.
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer la pulsation (en rad/s) des tensions d'alimentation.
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer le retard à l'amorçage des thyristors (en ms).
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
En déduire l'angle d'amorçage (en rad).
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer la valeur moyenne (en V) de la tension aux bornes de la charge.
Un pont mixte fournit à une charge résistive une tension u dont l'allure est la suivante :
Déterminer l'intensité moyenne (en A) du courant appelé par la charge.
